কোনটি ভাল: উত্তর আমেরিকার সার্কিট ব্রেকার বা চায়না সার্কিট ব্রেকার? — UL489 এবং IEC60947-2-এর পরীক্ষার পদ্ধতি দ্বারা পার্থক্যগুলি প্রকাশিত হয়েছে৷

উত্তর আমেরিকার মোল্ডেড কেস সার্কিট ব্রেকার প্রাথমিকভাবে UL 489 মেনে চলে, যখন চীন এবং ইউরোপীয় সিস্টেম প্রধানত IEC 60947-2 মেনে চলে। এই নিবন্ধটি স্নাইডার ইলেকট্রিক থেকে একটি প্রাথমিক নথি উল্লেখ করে; যদিও এটি তুলনামূলকভাবে পুরানো, IEC বিভাগটি এখনও IEC 60947-2 এর পুরানো স্বরলিপি ব্যবহার করে, তবুও এটি দুটি পরীক্ষা পদ্ধতির মধ্যে ধারণাগত পার্থক্য পর্যবেক্ষণের জন্য অত্যন্ত স্বজ্ঞাত রয়ে গেছে।

I. UL489: সার্কিট ব্রেকারগুলি তাদের অপারেশনাল যুক্তির উপর ভিত্তি করে যাচাই করুন

UL489 প্রথমে ক্ষমতাগুলিকে পৃথক প্যারামিটারে বিভক্ত করে না, বরং তিনটি অনুক্রমিক ক্রমে পরীক্ষা পরিচালনা করে: X, Y, এবং Z। এখানে, X, Y, এবং Z স্তরগুলি নয়, বরং পরীক্ষার ক্রমগুলির তিনটি সেট।

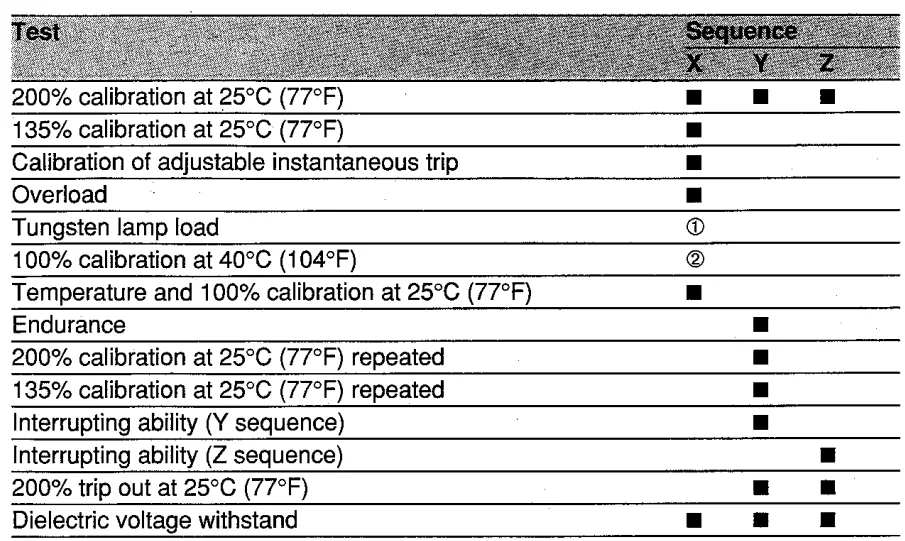

1 UL489 X, Y, Z সিকোয়েন্স

X: প্রথমত, মৌলিক নড়াচড়া, গরম এবং নিরোধক নিশ্চিত করুন।

Y: জীবনকাল পর্যবেক্ষণ করার পরে, এটি কি এখনও প্রয়োজনীয় ক্রিয়া সম্পাদন করতে পারে এবং প্রয়োজন অনুসারে সার্কিট বিরতি করতে পারে?

Z: এটি আরও কঠোর শাটডাউন অবস্থার অধীনে ধারণ করে কিনা তা নির্ধারণ করুন। UL489 এর মধ্যে প্রথমে একটি শর্ট-সার্কিট পরীক্ষা পরিচালনা করা জড়িত নয় যার পরে অতিরিক্ত রুটিন আইটেম। পরিবর্তে, তাপমাত্রা বৃদ্ধি, ক্রমাঙ্কন এবং জীবনকাল প্রাথমিক ফোকাস।

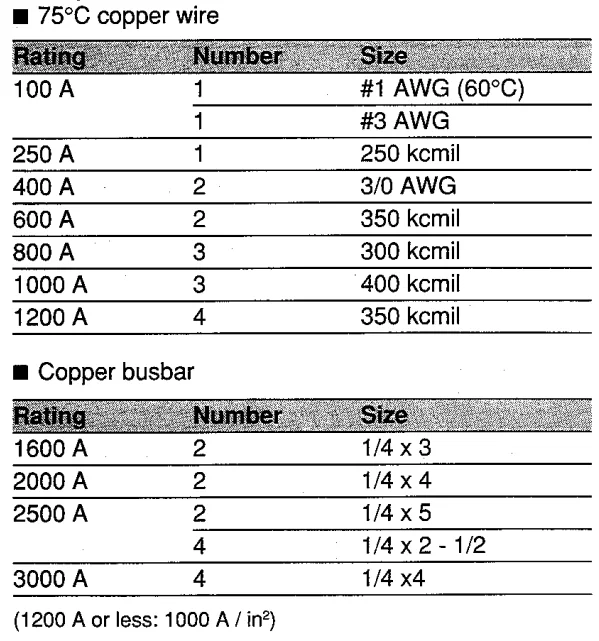

2 UL489 এর তাপমাত্রা বৃদ্ধি

UL-এর তাপমাত্রা বৃদ্ধির পরিমাপ বিচ্ছিন্ন ইনস্টলেশন অবস্থার অধীনে পরিচালিত হয় না, বরং নির্দিষ্ট পরিবাহী অবস্থার অধীনে পরিচালিত হয়। অন্য কথায়, এটি প্রকৃত ওয়্যারিং কনফিগারেশনের কাছাকাছি অবস্থার অধীনে তাপ উত্পাদন কর্মক্ষমতা বৈধ করে।

UL489-এর 3 ক্রমাঙ্কন

200% নির্ভুলতার সাথে 25°C তাপমাত্রায় ক্যালিব্রেট করা হয়েছে, সার্কিট ব্রেকারকে নির্দিষ্ট সময়ের মধ্যে ট্রিপ করতে হবে।

· একটি সার্কিট ব্রেকার 25°C অবস্থার অধীনে 135% এ ক্রমাঙ্কিত একটি রেটেড কারেন্ট 50 A-এর বেশি 2 ঘন্টার মধ্যে ট্রিপ করবে।

· সামঞ্জস্যযোগ্য তাত্ক্ষণিক ট্রিপ সেটিং অবশ্যই মান দ্বারা নির্দিষ্ট সহনশীলতার সীমার মধ্যে পড়তে হবে।

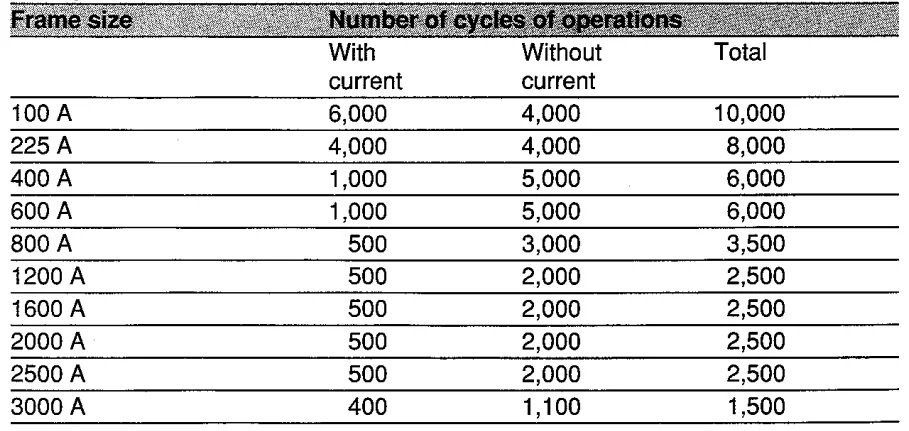

4. UL489 এর পরিষেবা জীবন

বিভিন্ন শেল র্যাকের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে পরিবর্তিত হয়।

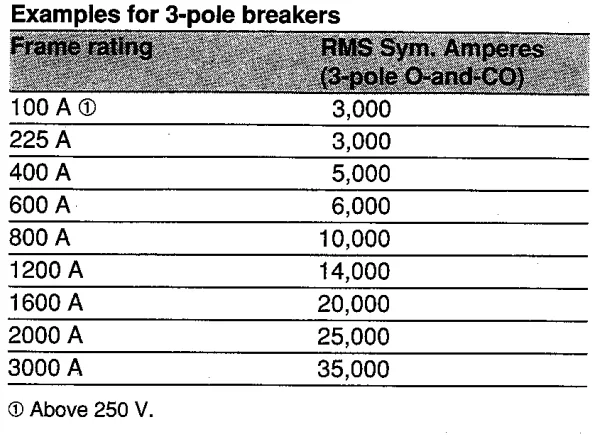

5 ক্রম এবং Z ক্রম

UL 489 এর সবচেয়ে স্বতন্ত্র বৈশিষ্ট্য হল এর দুটি সেট ব্রেকিং ক্ষমতা ডেটা। Y-এর ফোকাস সামগ্রিক তিন-ফেজ ব্রেকিং পারফরম্যান্সের মধ্যে রয়েছে।

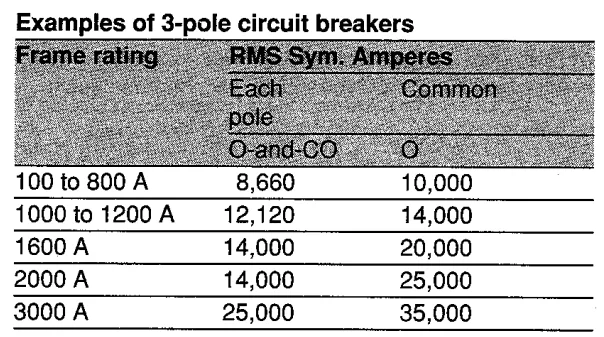

240V,480V, বা 600V রেট করা তিন-মেরু সার্কিট ব্রেকারগুলির জন্য, শুধুমাত্র তিনটি খুঁটি একই সাথে ভ্রমণের জন্য প্রয়োজনীয় নয়; পরিবর্তে, তিনটি খুঁটি একসাথে ট্রিপ করার বিষয়টি নিশ্চিত করার আগে প্রতিটি মেরুকে প্রথমে স্বাধীনভাবে কাজ করতে হবে।

6 UL489 উচ্চ প্রাপ্যতা ফল্ট বাধা ক্ষমতা

উচ্চ ফল্ট বর্তমান. এটি একটি প্রচলিত স্ট্যান্ডার্ড পরীক্ষার ক্রম নয় কিন্তু একটি অতিরিক্ত পরীক্ষা। পদ্ধতিটি প্রথমে সমস্ত মান পরীক্ষায় উত্তীর্ণ হয়; যদি ফল্ট ইন্টারাপ্ট ক্ষমতা নির্দিষ্ট মান মান অতিক্রম করে, তাহলে এই যাচাইকরণ পর্বটি পরিচালিত হয়।

• আবার 200% ক্রমাঙ্কন চালান।
• স্ট্যান্ডার্ড মান অতিক্রম ফল্ট স্রোত অধীনে নির্দিষ্ট ব্রেকিং অপারেশন সম্পূর্ণ করুন.
• যদি বর্তমান 2000 A অতিক্রম করে, তাহলে পাওয়ার ফ্যাক্টরটি 0.15-0.2 সেট করা হয়, যা ল্যাগ নির্দেশ করে।
• অবশেষে, একটি 250% বর্তমান ট্রিপ পরীক্ষা এবং দ্বিগুণ রেট টেস্ট ভোল্টেজে একটি ডাইলেকট্রিক পরীক্ষা করুন।

২. IEC60947-2 সার্কিট ব্রেকার নিজেই এর অন্তর্নিহিত ক্ষমতার উপর বেশি জোর দেয়।

IEC এর সাংগঠনিক কাঠামো UL এর থেকে উল্লেখযোগ্যভাবে আলাদা। প্রথমে একটি ব্যাপক পণ্য যাচাইকরণ চেইন প্রতিষ্ঠার পরিবর্তে, IEC প্রথমে সিস্টেমের মধ্যে সার্কিট ব্রেকারগুলির কার্যকারিতাকে স্পষ্টভাবে সংজ্ঞায়িত করে।

IEC সিস্টেমের 1 মূল ধারণা

ক্লাস A: বিশেষভাবে নির্বাচনী মিলনের জন্য ডিজাইন করা হয়নি

ক্যাটাগরি বি: সিলেক্টিভ মেটিং ডিজাইনের জন্য Icw ক্ষমতার প্রয়োজন

Icu: সর্বোচ্চ ফ্র্যাকচার ক্ষমতা - এটি কতদূর ফ্র্যাকচার করতে পারে

Ics: অপারেশন বিঘ্নিত করার ক্ষমতা - এটি কি বাধা পরে আবার ব্যবহার করা যেতে পারে?

Icw: স্বল্পমেয়াদী সহনশীলতা ক্ষমতা - সংক্ষিপ্ত বিলম্ব এবং নির্বাচনী সমন্বয় সহ্য করতে সক্ষম কিনা

2 IEC এর চারটি পরীক্ষা গ্রুপ

UL এর বিপরীতে, IEC একটি পণ্যকে তার সমগ্র ব্যবহারের জীবনচক্র জুড়ে মূল্যায়ন করে না বরং পৃথক বৈধতার জন্য এর ক্ষমতাগুলি ভেঙে দেয়। এই পদ্ধতিটি আইইসিকে সিস্টেম নির্বাচন এবং আপস্ট্রিম এবং ডাউনস্ট্রিম স্টেকহোল্ডারদের মধ্যে সমন্বিত বিশ্লেষণের জন্য আরও উপযুক্ত করে তোলে।

3 আইইসি আলাদাভাবে বিচ্ছিন্নতাকেও সম্বোধন করে।

আইইসি সিস্টেমে, বাধা দেওয়ার ক্ষমতা এবং বিচ্ছিন্ন করার ক্ষমতা একই জিনিস নয়। যদি একটি সার্কিট ব্রেকারকে বিচ্ছিন্নতা কার্যকারিতা বলে দাবি করা হয়, তবে এটি কেবলমাত্র ফল্ট কারেন্টকে বাধা দেওয়ার ক্ষমতা যাচাই করা যথেষ্ট নয়; উন্মুক্ত অবস্থানে যোগাযোগের ব্যবধান, ভোল্টেজ সহ্য করতে ইমপালস এবং লিকেজ কারেন্ট সম্পর্কিত অতিরিক্ত প্রয়োজনীয়তা অবশ্যই পূরণ করতে হবে। এটি আইইসি স্ট্যান্ডার্ডের সারমর্মকে প্রতিফলিত করে: এটি শুধুমাত্র সার্কিট ব্রেকারের অপারেশনাল নির্ভরযোগ্যতা নিশ্চিত করে না বরং প্রতিটি কার্যকরী সীমানাকে স্পষ্টভাবে সংজ্ঞায়িত করে।

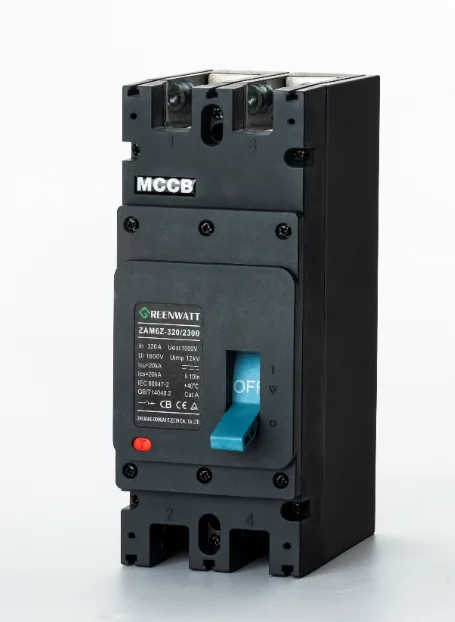

ZAM6Z সিরিজDC1500V মোল্ডেড কেস সার্কিট ব্রেকারদ্বারা পরিকল্পিতগ্রীনওয়াটআইইসি 60947-2 স্ট্যান্ডার্ডের সাথে কঠোরভাবে সম্মতিতে বিকশিত হয়, DC1500V-তে 20kA ব্রেকিং ক্ষমতা প্রদান করে এবং সম্পূর্ণ লোডে নিম্ন তাপমাত্রা বৃদ্ধির পরিস্থিতিতে কাজ করে। তারা বিভিন্ন কঠোর পরিবেশে ডিসি ফটোভোলটাইক শক্তি স্টোরেজ সিস্টেমের জন্য উপযুক্ত।
