ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি সাধারণত এসি বা ডিসির জন্য উপযুক্ত?

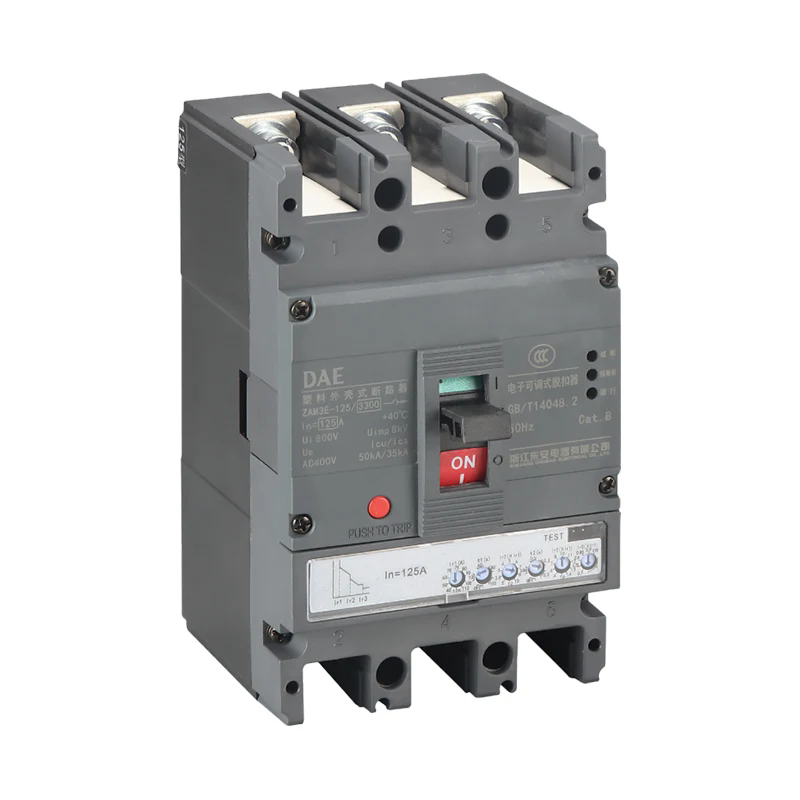

ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি, যা ডিভাইস-টাইপ সার্কিট ব্রেকার হিসাবেও পরিচিত, সমস্ত উপাদান একটি প্লাস্টিকের কেসিংয়ে সিল করা থাকে। সহায়ক পরিচিতি, আন্ডারভোল্টেজ রিলিজ এবং শান্ট রিলিজগুলি প্রায়শই মডুলার হয়। কারেন্ট ট্রিপ সেটিং ছাড়িয়ে গেলে ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি স্বয়ংক্রিয়ভাবে কারেন্টকে বাধা দেয়।ঝেজিয়াং ডং'আন ইলেকট্রিক কোং, লিমিটেড। অফারডিসি ম্যাকসিবিএসএবংএসি ম্যাকসিবিএসবিভিন্ন স্পেসিফিকেশন এর। আসুন তাদের একবার দেখুন।

ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলির নকশার উদ্দেশ্য এবং মূলধারার অ্যাপ্লিকেশনগুলি

একটি ছাঁচযুক্ত কেস সার্কিট ব্রেকার (এমসিসিবি) একটি বৈদ্যুতিক ডিভাইস যা ওভারলোড এবং শর্ট-সার্কিট সুরক্ষার জন্য ব্যবহৃত হয়। এর মূল নকশাটি বিকল্প বর্তমান (এসি) এর বৈশিষ্ট্যগুলির উপর ভিত্তি করে, যার ফলে একটিএবং এমসিসিবি। কারণগুলি নিম্নরূপ:

1। আর্ক নিভেটিং মেকানিজম অভিযোজনযোগ্যতা: এসি কারেন্টের পর্যায়ক্রমিক শূন্য ক্রসিং রয়েছে, যা আর্কসকে প্রাকৃতিক অগ্নি নির্বাপক প্রবণতার প্রবণ করে তোলে। একটি ছাঁচযুক্ত কেস সার্কিট ব্রেকারের আর্ক নিভে যাওয়া চেম্বারের কাঠামোটি এই বৈশিষ্ট্যটির জন্য অনুকূলিত।

2। মূলধারার বাজারের চাহিদা: 90% এরও বেশি গ্লোবাল পাওয়ার সিস্টেমগুলি এসি দ্বারা চালিত হয় (আইইসি 60898 স্ট্যান্ডার্ডকে উল্লেখ করে), তাই নির্মাতারা এসি-নির্দিষ্ট মডেলগুলি বিকাশকারীকে অগ্রাধিকার দেয়। 3। ব্যয় এবং মানককরণ: এসি সার্কিট ব্রেকারগুলি একটি বৃহত আকারে উত্পাদিত হয়, কম ব্যয়বহুল এবং সাধারণ বৈদ্যুতিক মানগুলি মেনে চলে (যেমন ইউএল 489 এবং জিবি 14048.2)।

ডিসি অ্যাপ্লিকেশন এবং উন্নতি সমাধানগুলির বিশেষ বৈশিষ্ট্য

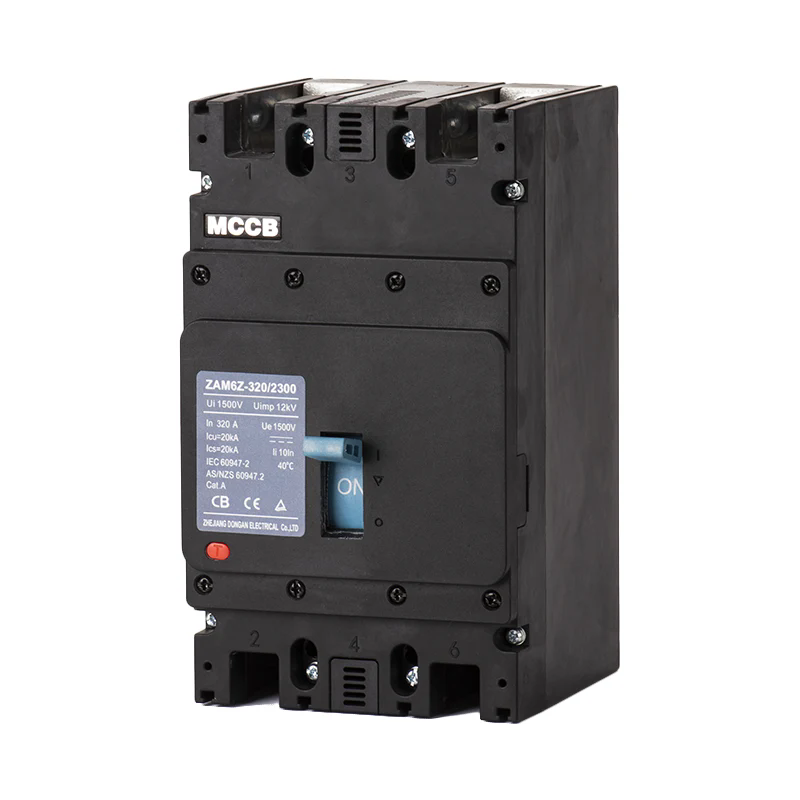

যদিও ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি প্রাথমিকভাবে এসি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, সেগুলি ডিসি অ্যাপ্লিকেশনগুলির জন্য অভিযোজিত হতে পারে, বাডিসি ম্যাকসিবিএস, নিম্নলিখিত উন্নতির মাধ্যমে:

1। উদাহরণস্বরূপ, এবিবির টিএমএক্স ডিসি সিরিজ 750V পর্যন্ত রেটেড ডিসি সার্কিটগুলিকে বাধা দিতে পারে।

2। পোলারিটি চিহ্নিতকরণ এবং ব্রেকিং ক্ষমতা: ডিসি সার্কিট ব্রেকারদের স্পষ্টভাবে চিহ্নিত ইতিবাচক এবং নেতিবাচক টার্মিনালগুলির প্রয়োজন হয় এবং তাদের ব্রেকিং ক্ষমতা সাধারণত তুলনামূলক এসি মডেলের তুলনায় কম।

3। সাধারণ অ্যাপ্লিকেশন পরিস্থিতি:

- ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেম (ডিসি 1000 ভি এবং নীচে)

- রেল ট্রানজিট (ডিসি 1500 ভি ট্র্যাকশন পাওয়ার সাপ্লাই)

- এনার্জি স্টোরেজ ব্যাটারি সুরক্ষা (যেমন এনার্জি স্টোরেজ ক্যাবিনেটের জন্য ক্যাটেলের ডেডিকেটেড ডিসি এমসিসিবি)।

মূল নির্বাচন পরামিতি এবং বিবেচনা

ব্যবহারকারীদের তাদের প্রকৃত প্রয়োজনের ভিত্তিতে নিম্নলিখিত সূচকগুলির তুলনা করা উচিত:

1। ভোল্টেজ স্তর: এসি 400 ভি/690 ভি বনাম ডিসি 250 ভি/750 ভি (সাধারণ শিল্প মান)।

2 .. বাধা দেওয়ার ক্ষমতা: ক এর বাধা ক্ষমতাডিসি এমসিসিবিসাধারণত একটি এর 50% -60%এবং এমসিসিবি.
