4P DC1000V 40A 6KA DC মিনিয়েচার সার্কিট ব্রেকার

GREENWATT 4P DC1000V 40A 6KA DC মিনিয়েচার সার্কিট ব্রেকার তৈরিতে বিশেষজ্ঞ, যা বিশেষভাবে সৌর ফটোভোলটাইক (PV) সিস্টেম এবং উচ্চ-ভোল্টেজ DC পাওয়ার বিতরণ পরিবেশের জন্য ডিজাইন করা হয়েছে। এই পণ্যটির 1000V DC এর একটি রেটেড ভোল্টেজ, 40A এর একটি রেট করা বর্তমান এবং 6KA এর একটি শর্ট-সার্কিট ব্রেকিং ক্ষমতা রয়েছে৷ ইলেক্ট্রোডের মধ্যে সিরিজ এবং সমান্তরাল সংযোগের সাথে 4P কাঠামোকে একত্রিত করে, এটি কার্যকরভাবে DC সার্কিটগুলির চাপ-নির্বাপক চ্যালেঞ্জ মোকাবেলা করে যেখানে প্রাকৃতিক শূন্য-ক্রসিং পয়েন্ট নেই, আপনার DC সরঞ্জাম, ইনভার্টার এবং শক্তি স্টোরেজ ক্যাবিনেটের জন্য নির্ভরযোগ্য শর্ট-সার্কিট এবং ওভারলোড সুরক্ষা প্রদান করে।

পণ্য মূল প্রযুক্তি ওভারভিউ

আধুনিক ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে, ক্রমবর্ধমান ভোল্টেজের মাত্রা সার্কিট ব্রেকারগুলির আর্ক-নিভিয়ে দেওয়ার ক্ষমতার উপর উচ্চ চাহিদা রাখে। 4P DC1000V 40A 6KA DC মিনিয়েচার সার্কিট ব্রেকারটিতে একটি মডুলার ডিজাইন রয়েছে, যা এর 4-মেরু (4P) শারীরিক গঠনের মাধ্যমে নমনীয় তারের কনফিগারেশনের অনুমতি দেয়।

1000V ডিসি সিস্টেমে অ্যাপ্লিকেশন লজিক

যেহেতু ডিসি কারেন্টে এসি কারেন্টের মতো প্রাকৃতিক শূন্য-ক্রসিং পয়েন্ট নেই, তাই উচ্চ-ভোল্টেজ ডিসি আর্কসকে বাধা দেওয়া অত্যন্ত কঠিন। এই গ্রিনওয়াট সার্কিট ব্রেকারটি 2P সিরিজ বা নির্দিষ্ট সমান্তরাল তারের কনফিগারেশন ব্যবহার করার পরামর্শ দেয়। সিরিজে 4P সার্কিট ব্রেকারের দুই বা ততোধিক খুঁটি ব্যবহার করে, চাপ-নির্বাপক চেম্বারের বৈদ্যুতিক ক্লিয়ারেন্স বাড়ানো যেতে পারে, যার ফলে 1000V DC উচ্চ ভোল্টেজের অধীনে নিরাপদ বাধা অর্জন করা যায়। এই কনফিগারেশনটি মাঝারি আকারের শক্তি স্টোরেজ সিস্টেম এবং উচ্চ-ভোল্টেজ ডিসি বিতরণ ক্যাবিনেটে ব্যাপকভাবে ব্যবহৃত হয়।

ডুয়াল ওভারলোড এবং শর্ট সার্কিট সুরক্ষা

ওভারলোড সুরক্ষা: যখন সার্কিট কারেন্ট বর্ধিত সময়ের জন্য রেট করা 40A ছাড়িয়ে যায়, তখন অভ্যন্তরীণ তাপীয় উপাদানটি ট্রিপিং শুরু করবে।

শর্ট সার্কিট সুরক্ষা: 4P DC1000V 40A 6KA DC মিনিয়েচার সার্কিট ব্রেকারটির 6KA এর ব্রেকিং ক্ষমতা রয়েছে, যার মানে হল যে এটি একটি বিশাল তাত্ক্ষণিক শর্ট সার্কিট কারেন্টের সম্মুখীন হলে এটি দ্রুত শারীরিক লিঙ্কটি সংযোগ বিচ্ছিন্ন করতে পারে, উচ্চ তাপমাত্রার দ্বারা তারগুলি এবং ইনভার্টারগুলিকে ক্ষতিগ্রস্থ হতে বাধা দেয়।

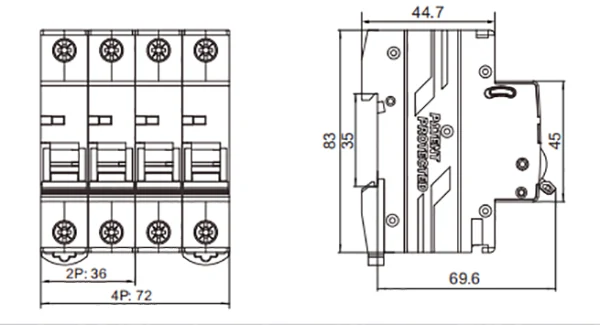

তারের ডায়াগ্রাম:

ওয়্যারিং স্কিম এবং ইনস্টলেশন গাইড

1000V 2P কনফিগারেশন নীতি

1000V উচ্চ-ভোল্টেজ পরিবেশে নিরাপত্তা নিশ্চিত করতে, ব্যবহারকারীরা সাধারণত 4P DC1000V 40A 6KA DC মিনিয়েচার সার্কিট ব্রেকার পুনরায় কনফিগার করে। উদাহরণস্বরূপ, দুটি মেরু ধনাত্মক টার্মিনাল হিসাবে সিরিজে সংযুক্ত থাকে এবং অন্য দুটি ঋণাত্মক টার্মিনাল হিসাবে সিরিজে সংযুক্ত থাকে। এই পদ্ধতিটি 4P ইউনিটের পর্যাপ্ত স্থান ব্যবহার করে, সামগ্রিক নিরোধক স্তরের উন্নতি করে এবং 1000V DC পরিবেশে শক্তিশালী অপারেশন নিশ্চিত করে।

ভৌত নকশা এবং ইনস্টলেশন

কমপ্যাক্ট লেআউট: এমনকি 4P কাঠামোর সাথেও, গ্রীনওয়াট আকারকে অপ্টিমাইজ করেছে, ডিস্ট্রিবিউশন বক্সের মধ্যে তার স্থান দখলকে হ্রাস করেছে।

স্ট্যান্ডার্ড রেল মাউন্টিং: স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেলের সাথে সামঞ্জস্যপূর্ণ; ইনস্টলেশনের জন্য কেবল টার্মিনালগুলিকে স্ন্যাপ করা এবং শক্ত করা প্রয়োজন।

FAQ

প্রশ্নঃ একটি 4P সার্কিট ব্রেকার কি শুধুমাত্র 2P টার্মিনাল ব্যবহার করে 1000V সিস্টেমের সাথে সংযুক্ত হতে পারে?

উত্তর: এটি সুপারিশ করা হয় না। একটি 4P DC1000V 40A 6KA DC মিনিয়েচার সার্কিট ব্রেকারের জন্য, 1000V এর একটি নিরাপদ চাপ-নির্বাপক ভোল্টেজ অর্জন করতে, ভোল্টেজ লোড সাধারণত টার্মিনালগুলিকে সিরিজে সংযুক্ত করে ভাগ করা হয়। অপারেশন জন্য নির্দিষ্ট তারের ডায়াগ্রাম পড়ুন দয়া করে.

প্রশ্ন: একটি 6KA ব্রেকিং ক্ষমতা একটি ফটোভোলটাইক সিস্টেমের জন্য যথেষ্ট?

উত্তর: বেশিরভাগ আবাসিক এবং মাঝারি আকারের বাণিজ্যিক এবং শিল্প ফটোভোলটাইক সিস্টেমে, একটি 6KA শর্ট-সার্কিট ব্রেকিং ক্ষমতা তার প্রত্যাশিত শর্ট-সার্কিট বর্তমান স্তরকে কভার করার জন্য এবং কার্যকরভাবে ডাউনস্ট্রিম সংবেদনশীল সরঞ্জামগুলিকে রক্ষা করার জন্য যথেষ্ট।

প্রশ্ন: এই পণ্যটি কি OEM বা কাস্টমাইজেশন সমর্থন করে?

উঃ হ্যাঁ। স্ট্যান্ডার্ড 4P 1000V 40A 6KA DC মিনিয়েচার সার্কিট ব্রেকার ছাড়াও, GREENWATT আপনার প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড সমাধানও দিতে পারে।
